川土微电子CA-IF1024F-Q1 具有叫醒功效的四通道LIN收发器新品发布！该产品实现了从晶圆生产到封装测试全国产化。
01产品概述
CA-IF1024F-Q1是一款外地互联网络（LIN）四通道收发器，LIN是支持汽车车载网络的低速通用异步收发器（UART）通信协议。CA-IF1024F-Q1通过 TXDx 引脚控制 LINx 总线的状态，使其具备较好的压摆率和波形整形，从而减少电磁辐射（EME），并通过 RXDx 引脚的开漏输出报告总线的状态。
CA-IF1024F-Q1通过宽输入电压规模来支持12V应用，别的还支持低功耗休眠模式，该器件支持通过 LINx 和 SLPx_N 引脚叫醒的功效。
CA-IF1024F-Q1集成了用于从节点应用和ESD�；さ牡缱杵鳎佣跎傧低秤τ弥型獠孔榧氖�。一旦爆发接地漂移或者 VBATx 电源电压断开，该器件可避免反响电流经 LINx 流向电源输入。
CA-IF1024F-Q1具有较高的ESD�；つ芰�。其中LINx和VBATx的IEC 61000-4-2通过±10kV，HBM通过±14kV；TXDx、RXDx和SLPx_N的HBM通过±8kV；所有管脚的CDM通过±2kV。
02产品特性
? 切合面向汽车应用的 AEC-Q100 标准(认证中)
? 切合 LIN2.0、LIN2.1、LIN2.2、LIN2.2A 和 ISO 17987-4:2016(12V) 电气物理层（EPL）标准
? 切合面向车辆应用的 SAE J2602-1 LIN 网络标准和面 向车辆应用的 SAE J2602-2 LIN 网络标准切合性测试
? 支持 12V 应用
? 宽事情电压规模：
- VBATx 规模为 5V 至 18V
? LIN 传输数据速率高达 20kbps
? 事情模式：
- 正常模式
- 低功耗待机模式
- 低功耗休眠模式
? 支持低功耗模式叫醒
- 通过 LINx 总线实现远程叫醒
- 通过 SLPx_N 引脚实现直接叫醒
? 支持 3.3V、5V 输入电平
? 集成 30kΩ LINx 上拉电阻
? 在 LINx 总线和 RXDx 输出实现上电/断电无滋扰运行
? �；すπВ骸�42V LINx 总线容错、42V 负载突降支持、IEC ESD �；ぁBAT 输入端上的欠压�；ぁ� TXDx 显性状态超时、热关断、系统级未供电节点或接地断开失效防护
? 切换到正常模式时的初始 TXD 检测
? 结温规模：-40°C 至 150°C
? 可提供无引线 QFN24 封装（3.5mm x 5.5mm）
03典范应用
? 车身电子装置和照明
? 信息娱乐系统和仪表组
? 混淆动力电动汽车和动力总成系统
? 被动宁静
? 电器

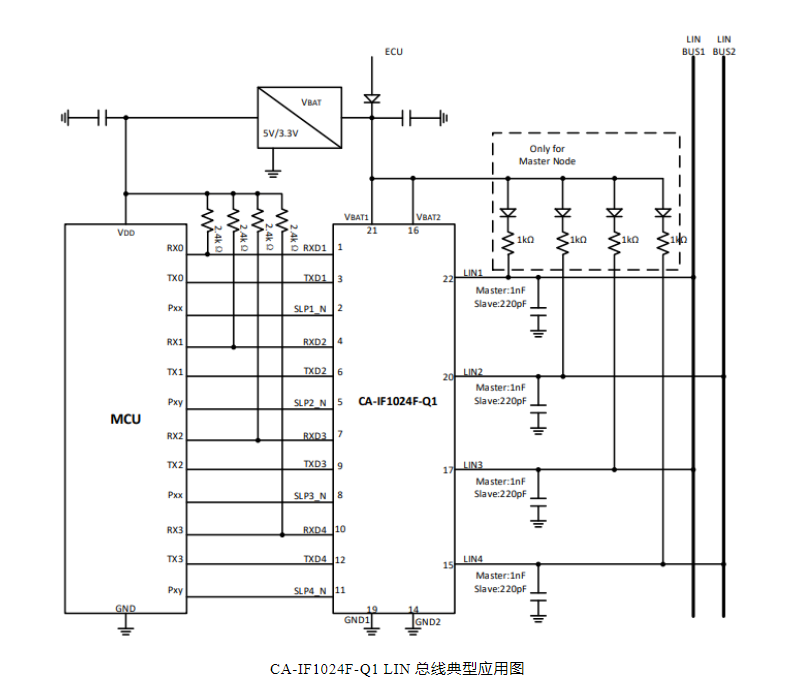

04应用图
